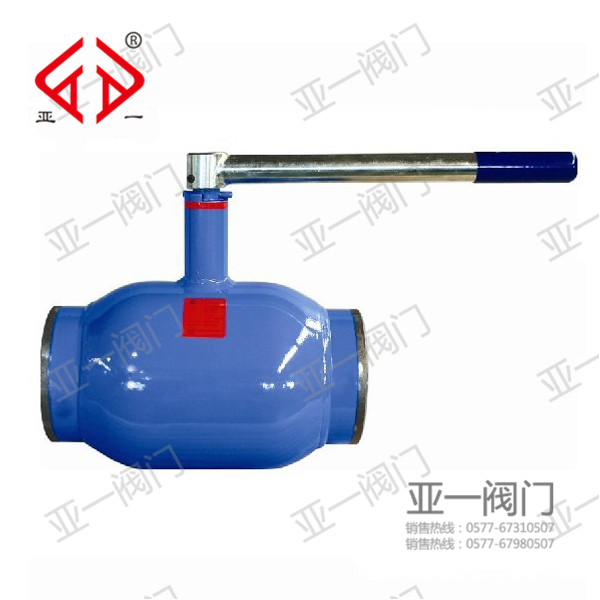

大型全焊接球閥是一種中腔密封性好、耐高壓、流體阻力小的閥門，主要用于切斷、分配和改變介質流向，被廣泛應用于各個領域（尤其是天然氣長途輸送管線）。閥座支撐是大型球閥的核心部件，其加工精度直接影響閥門的密封性能與閥體和球體的裝配性能，由于其直徑大、壁薄、剛性差、強度低，因此在加工中易變形，不易保證加工精度。

  1　零件結構分析

  可知，閥座支撐屬于階梯狀大直徑薄壁類零件。從零件結構上看，它由內外圓柱面、外倒角及內錐面組成，比較適合數控車削加工。從尺寸精度上看，該零件加工精度要求較高，且內錐面粗糙度要求達到Ra1.6。為了達到加工要求，需要仔細對刀和嚴格確定切削用量，以達到最佳切削效果。

  2　加工機床及夾具的選取

  該零件直徑大且壁薄，加工時易變形（包括由夾緊力、切削力、切削熱引起的塑性變形和彈性變形）。我們選用上海重型機床廠生產的CK61150數控車床對閥座支撐進行精車加工。該機床采用810D數控系統，加工精度高，且適合高速切削。為了最大限度地消除工件的夾緊變形，在機床卡盤上安裝包容式軟爪（彈性夾具），該夾具不僅能消除夾緊變形，而且重復安裝定位精度高，有利于保證工件的加工精度。

  3　刀具的選擇

  根據閥座支撐零件的結構特點，選用外圓精車刀片、4mm切槽成型刀片和內孔鏜刀片對其進行加工。由于零件直徑大且壁薄，因此在選擇刀具時，首先應考慮如何降低切削力和刀片與零件的摩擦力。刀具的前角、后角和主偏角越大，加工時的切削力和摩擦力就越小，消振散熱性也越好，但前角和后角過大，會削弱刀具強度，加快刀具磨損。為了滿足工件的表面粗糙度要求，應選用帶修光刃的精車刀片。經過反復試車和對比切削試驗，選擇山特維克可樂滿公司生產的機夾可轉位刀片。

  加工外圓時，采用了矩形刀桿，為了避免切削時產生振動，刀桿懸伸長度不宜過長（伸出1/3為宜）；車削內孔時，選用了圓形刀桿，因為圓形刀桿的橫截面積大于矩形刀桿，剛度較高。為了進一步減小變形，提高加工精度，選用了帶冷卻內孔的刀桿，利用切削液降低加工過程中的切削溫度。

  由于工件直徑較大，選用雙刃刀片，兩端對稱分布的兩個切削刃可同時參與切削，每轉進給量比單刃刀片提高一倍左右，在提高加工效率的同時，還可以減小刀具對工件施加的徑向力，以減小工件變形，進一步保證零件加工質量。

  4　刀尖圓弧半徑補償

  對于數控車削加工而言，車刀刀尖通常是一段半徑很小的圓弧，而理論刀尖點并不是切削刃圓弧上的一點（見圖2），閥座支撐零件外圓有倒角，內腔有錐面，因此在車削倒角和錐面時，可能會造成欠切或過切現象。因此，在編輯加工程序指令時，必須對刀尖圓弧半徑進行補償，以獲得正確的零件尺寸。
